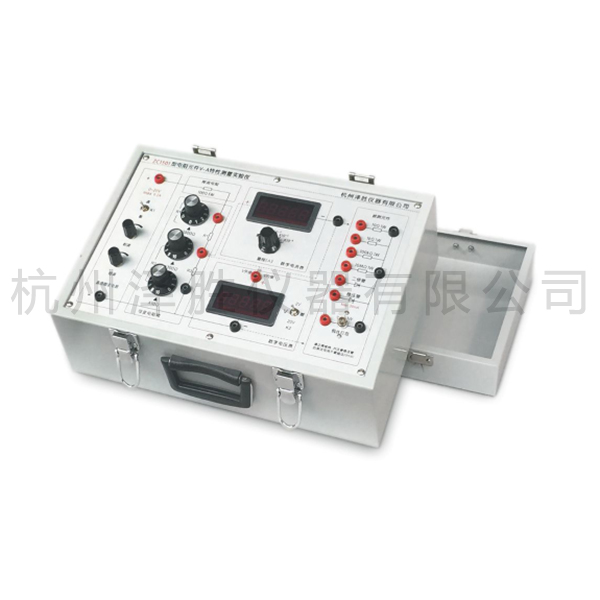

ZC1501/ZC1501A型元件伏安特性測量實驗儀
傳統的數字電壓表的內阻一般只有10MΩ，測量高阻元件時會引入很大的誤差。本測試儀創新地使用遠大于1000MΩ的超高內阻電壓表，大大減小了系統誤差。對小于1MΩ的常規電阻，不論電壓表內接和或外接，由電壓表內阻引起的系統誤差可忽略;對大于1MΩ的高阻、光電管等元件也能進行準確測量。從而在傳統的基礎實驗上拓展出新型的實驗內容。
主要實驗內容：
1、普通電阻器伏安特性測量;二極管和穩壓二極管的伏安特性曲線測量;
2、發光二極管、鎢絲燈泡的伏安特性測量;
3、創新實驗：高阻和電容的伏安特性測量(ZC1501A);
4、探究實驗：電表內阻對伏安特性測量的影響研究(ZC1501A);
主要技術參數：
1、由穩壓電源、可變電阻器、電流表、高阻電壓表(ZC1501A)及被測元件等組成;
2、直流穩壓電源：0～15V，0.2A，分粗調和細調兩檔，可連續調節;
3、超高內阻電壓表(ZC1501A)：四位半數顯，量程2V、20V，等效輸入阻抗>1000MΩ，分辨率：0.1mV，1mV;4個附加量程：內阻1MΩ，10MΩ;
4、電流表：四位半數顯表頭，4個量程0～200μA，0～2mA、0～20mA、
0～200mA，內阻分別為：1kΩ、100Ω、10Ω、1Ω;
5、可變電阻箱：0～11200Ω，設有完善的限流保護電路，不會燒壞元件;
6、被測元件：電阻、二極管、穩壓管、發光二極管、小燈泡等。
