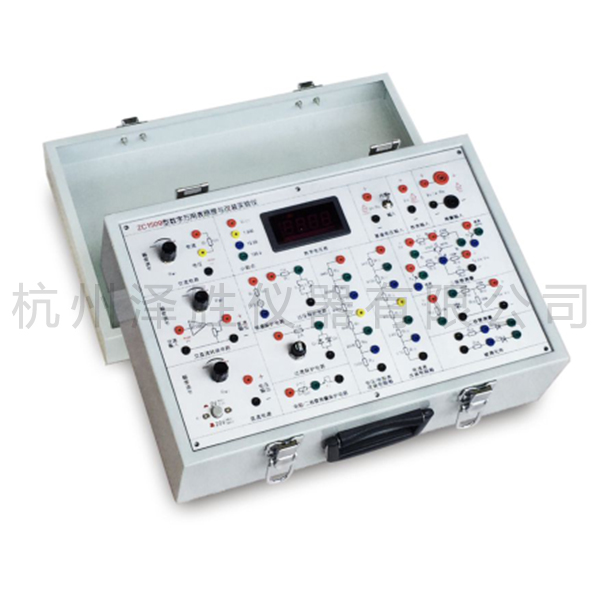

ZC1509型數(shù)字萬用表原理與改裝實驗儀
儀器闡述了三位半模數(shù)轉換芯片ICL7107的工作原理，以及如何對電壓、電阻和電流值等基本物理量進行測量，并利用分壓器、分流器和分檔電阻進行電壓、電阻和電流值的量程擴展設計實驗，設計測量三極管的hFE值和二極管的正向壓降值等。
主要技術參數(shù)：
1、電阻檔：200Ω，2KΩ，20KΩ，200KΩ，2MΩ;
2、電流檔：200μA，2mA，20mA，200mA，2A;
3、電壓檔：200mV，2V，20V，200V，1000V;
4、帶交直流轉換電路、二極管和三極管測量電路;
5、含三位半數(shù)字改裝表頭、分壓器、分流器、保護電路等部分;
6、直流電源：0～2V，0.2A;0～20V，20mA;
7、金屬機箱設計，交流220V供電。
