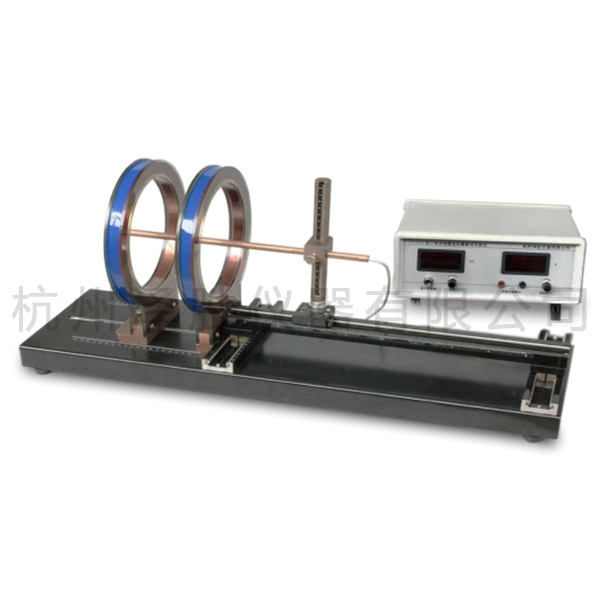

ZC1535型三維亥姆霍茲線圈磁場實驗儀
儀器使用三個正交的集成霍爾傳感器測量磁場的三個維度分量，并可計算出磁場的矢量值。對于測量實際的空間磁場具有重要的意義。
主要實驗內容：
1、 測量單個通電圓線圈和亥姆霍茲線圈周圍各個方向(X，Y，Z方向)上的磁感應強度計分布;
2、測量亥姆霍茲線圈不同間距時軸線上各點的磁感應強度;比較和驗證磁場疊加的原理;
3、測量亥姆霍茲線圈周圍磁場的三維矢量值。
主要技術參數：
1、勵磁恒流源電流：正常實驗0～0.500A連續可調，最大電流1A;調節細度1mA，3位半數字電流表顯示;
2、線圈參數：兩個線圈每個400匝，線圈平均半徑R=0.100m;軸向間距：50mm～200mm連續可調;
3、測試傳感器調節范圍：軸向：±200mm，徑向：Y、Z均±80mm;
4、集成霍爾傳感器：3個空間正交排列的95A型傳感器，線性測量范圍：-67m～+67mT，工作電壓DC4.5～5.5V;靈敏度約30V/T，線性誤差1%，溫度誤差<0.06%/℃;
6、毫特計(微特斯拉計)顯示分辨率：1μT;
7、霍爾元件移動裝置：使用無磁導軌，可快速移動，無間隙、無回程差，性能優于同類產品。
ZC1536型三維亥姆霍茲線圈磁場實驗儀
儀器使用單個線性的霍爾元件測量亥姆霍茲線圈的三維空間位置的磁場分布，并可進行霍爾效應實驗。
主要實驗內容：
1、學習霍爾效應原理及實驗方法;
2、用霍爾效應測量單個線圈和亥姆霍茲線圈磁場，驗證磁場疊加原理;
3、測量單個線圈和亥姆霍茲線圈的X、Y、Z三個方向上的磁場分布。
主要技術參數：
1、勵磁電流輸出范圍：直流0～0.500A，3位半數字表測量，調節細度：1mA，開路電壓：約28V，負載電阻范圍：0～40Ω;
2、霍爾電流輸出范圍：直流0～5.00mA，3位半數字表測量，調節細度：0.01mA，開路電壓：5V，負載電阻范圍：0～1KΩ;
3、霍爾電壓測量：3位半直流數字電壓表，量程20mV、2V;
4、亥姆霍茲線圈：線圈等效半徑：100mm，軸向間距：50～200mm連續可調;線圈匝數：500匝(單個)，線圈電阻：約15Ω;
5、霍爾元件：四端砷化鎵霍爾元件，靈敏度>150mV/(mA·T);尺寸：長2.5mm，寬1.5mm，厚0.2mm;
6、霍爾元件移動裝置：使用無磁導軌，可快速移動，無間隙、無回程差;移動范圍：軸向±200mm，徑向：Y、Z均±80mm，分辨率1mm。
