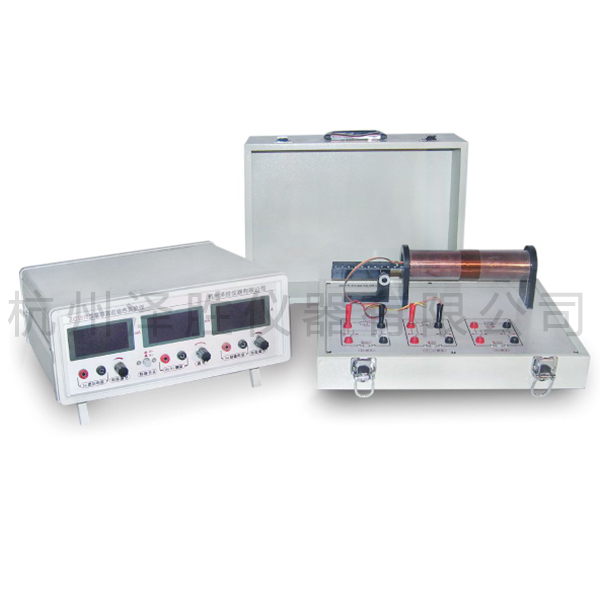

ZC1510型霍爾效應實驗儀
主要實驗內容：
1、學習霍爾效應原理，測繪霍爾元件的曲線;
2、學習利用霍爾效應測量磁感應強度B;
3、測量螺線管的磁場分布。
主要技術參數：
1、勵磁恒流源0～0.5A，調節細度<1mA，穩定度<10-5/min，3位半數顯;
2、工作電流源0～5mA，調節細度<10µA，穩定度<10-5/min，3位半數顯;
3、直流數字毫伏表：20mV，分辨率10µV;2V，分辨率1mV，3位半數顯;
4、砷化鎵霍爾片，霍爾靈敏度≥160mV/(mA·T);
5、螺線管線圈，有效長度約182mm，等效半徑約21mm;
6、螺線管移動尺裝置：橫向移動距離230mm;
7、設有完善的保護電路，防止接線錯誤引起的損壞;
8、用優質換向開關切換電流方向，避免繼電器和普通開關容易損壞的問題;
9、勵磁線圈也可改為雙線圈或亥姆霍茲線圈。
