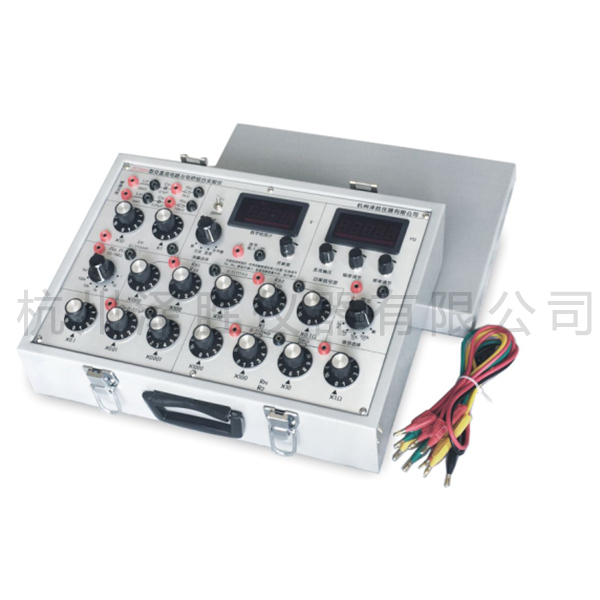

ZC1506交直流電路與電橋綜合實驗儀
儀器綜合了直流電橋(含單臂電橋、雙臂電橋、非平衡電橋)、交流電橋、RLC暫態穩態響應等多種實驗，是一種綜合性很強的多功能設備。
主要參數如下：
1、橋臂電阻R1：1Ω、10Ω、100Ω、1000Ω、10kΩ、100kΩ、1MΩ。
精確度±0.1%;
2、橋臂電阻R2：配置一組電阻箱:10kΩ+10×(1000+100+10+1)Ω，精確度±0.1%;
3、橋臂電阻R3：配置兩組同步電阻箱R3a，R3b，內部安裝在同一個雙層轉換開關上，阻值同步改變:分別為：10×(1000+100+10+1+0.1)Ω，精確度為：±0.1%;
4、電容箱：0.001～1μF，最小步進0.001μF，精度2%;
5、電感箱：1～110mH，最小步進1mH，精度2%;
6、多功能電源：直流0～2V可調電源，正弦波50Hz～100kHz;方波50Hz
～1kHz;頻率由5位頻率計顯示;
7、交直流兩用數字式檢流計：使用數字顯示電壓表：量程為200mV、2V;輸入可選擇交流、直流、非平衡三種模式，有靈敏度調節電位器。
8、儀器作為單臂電橋使用時，測量范圍：10Ω～1111.1KΩ，0.1級;
9、儀器作為雙臂電橋使用時，測量范圍：0.01～111.11Ω，0.2級;
10、非平衡電橋的有效量程為10Ω～11.111KΩ，允許誤差0.5%;
11、儀器內附兩種被測電阻：RX單，RX雙，兩種不同容量、不同損耗的被測電容;兩種不同感量、不同Q值的被測電感;
12、非平衡電橋配合熱敏電阻溫度傳感器，設計線性數字溫度計，分辨率
0.01℃;熱敏電阻可與典型傳感器實驗儀的溫度傳感器配合使用。
13、研究實驗：研究電容容量、損耗與偏置電壓的關系;
14、研究實驗：研究電感與偏置電流的關系。
