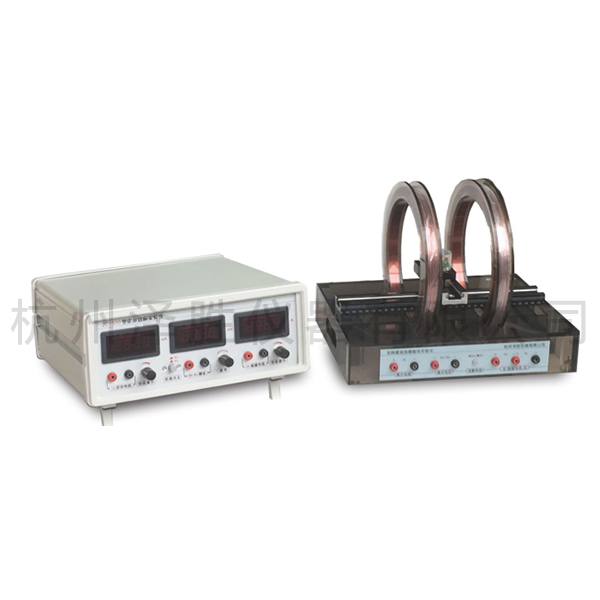

ZC1533型亥姆霍茲線圈磁場實驗儀
主要實驗內容：
1、學習霍爾效應原理及測量磁場的原理;
2、測繪霍爾元件的VH-Is，VH-IM曲線，了解霍爾電勢差VH與霍爾元件工作電流Is，磁場應強度B及勵磁電流和IM之間的關系;
3、霍爾法測量單個圓線圈和亥姆霍茲線圈磁感應強度和磁場分布。
主要技術參數：
1、勵磁電流IM：0～0.500A可調，三位半數顯，最小分辨率1mA，負載范圍：0～40Ω，帶短路保護;
2、霍爾片工作電流IS：0～5.00mA連續可調，最小分辨率0.01mA，三位半數顯，帶過壓過流保護;
3、霍爾電壓VH：三位半數顯表，測量范圍0～19.99mV，帶過壓保護;
4、三檔換向開關分別對勵磁電流IM，工作電流IS、霍爾電勢VH進行正反向換向控制;
5、亥姆霍茲線圈，線圈有效半徑：100mm;二線圈中心間距：100mm;線圈匝數：500匝;
1、 二維快速移動無磁平臺，移動距離：橫向±130mm，縱向±50mm。使用無磁導軌，可快速移動，無間隙、無回程差。
