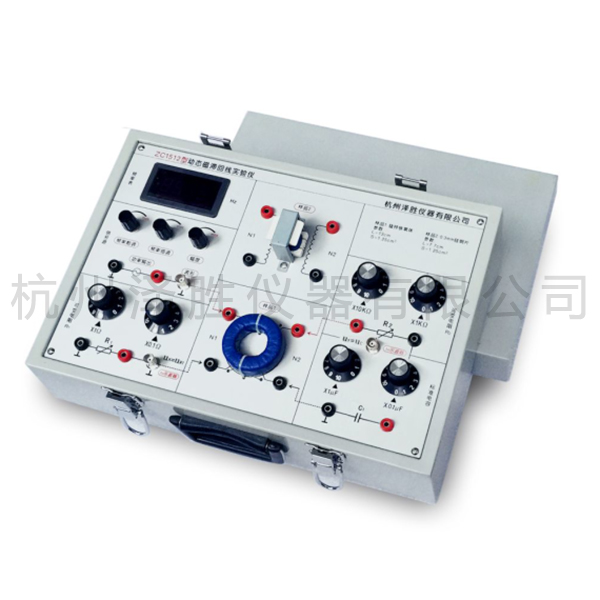

ZC1513型磁滯回線綜合實驗儀
實際工程中，磁性材料大量工作于交直流疊加磁化場，如常見的開關電源變壓器，其電感量與直流磁化場的大小有關，磁滯回線與交流磁化場不同。 所以研究交直流磁化場實驗是非常必要的。
主要實驗內容：
1、學習磁滯回線的物理概念和測量原理，用示波器觀察磁滯回線;
2、測量磁滯回線，并計算Br、Bs、Hc等值;
3、不同頻率的磁滯回線的區別;
4、交直流磁化場實驗，學習和測量增量磁導率、可逆磁導率。
主要技術參數：
1、內置專用低阻信號源：幅度0～2Vrms連續可調;頻率25～200Hz連續可調，不受市電影響，磁滯回線的圖形穩定、準確;
2、兩種經典的磁性材料：羅蘭環型鐵氧體、EI型硅鋼片;
3、四位頻率表：測量范圍20～1000Hz，最小分辨率：0.01Hz;
4、可調標準RC元件：測量H電阻R1：0～2Ω可調，測量B電阻R2：1K～110KΩ可調，精度0.5%;標準電容C：0.1μF、1μF、20μF，精度0.5%;可用示波器直接測量出一定頻率下Br、Bs、Hc等值，無需定標。
5、含直流磁化電源。
6、實驗需用戶自配雙蹤示波器。
