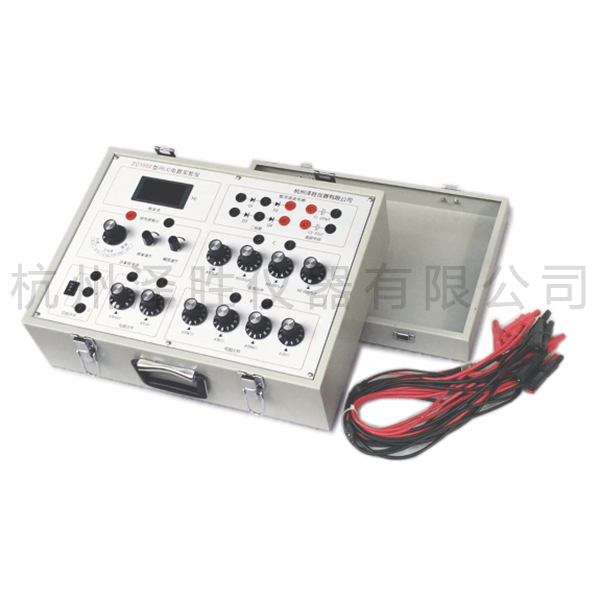

ZC1502型RLC電路實驗儀
通過學習RLC電路的穩態和暫態過程，能學習到諧振和振動阻尼等概念。
主要實驗內容：
1、觀測RC、RL、RLC電路的幅頻特性和相頻特性;
2、觀測RLC電路的串聯與并聯諧振現象;
3、觀察RC和RL電路的暫態過程，測量時間常數τ;
4、觀察RLC串聯電路的暫態過程及其阻尼，測量臨界電阻值。
主要技術參數：
1.信號源：直流、正弦波、方波；
頻率范圍：正弦波50Hz～100kHz；方波50Hz～1kHz；
幅度調節范圍：正弦波、方波0～6Vp-p；直流2～8V；
2.頻率計工作范圍：0～99.999KHz，5位數顯，分辨率1Hz；
3.十進式電阻箱：（10KΩ +1KΩ+100 Ω+10Ω）×10，精度 0.5%；
4.十進式電感箱：（10mH+1mH）×10，精度 2%；使用高性能封閉式磁芯電感，Q值高，分布電容小，外磁場和磁性物質無影響；
5.十進式電容箱：（0.1μF+0.01μF+0.001μF）×10，精度1%；
6.整流用二極管四只，濾波用大電容二只。
